在化工裝置生產中，精餾塔是最常見的、典型的分離設備，任何從事化工生產的人對精餾塔都不會陌生，但對精餾塔操作中常見的突出問題，比如：液泛、淹塔、沖塔現象，原因都不是很清楚，出現問題時對于塔的參數變化反應也不敏感，這樣往往延遲了問題的解決時間，影響裝置生產。

　　今天，煙臺正太壓力容器就上面提出的幾個問題原因做個詳細分析，另外舉出實例來展示生產中出現問題時的參數變化和錯誤操作!

　　首先來看我們最熟悉的液泛現象

　　►什么是液泛呢?

　　在精餾塔中，由于各種原因造成液相堆積超過其所處空間范圍，稱為液泛。液泛可分為降液管液泛、霧沫夾帶液泛等。

　　降液管液泛是指降液管內的液相堆積至上一層塔板。霧沫夾帶液泛是指塔板上開孔空間的氣相流速達到一定速度，使得塔板上的液相伴隨著上升的氣相進入上一層塔板。

　　產生液泛時的操作狀態稱為液泛點。在設計精餾塔時，必須控制維持液泛率在一定的范圍內以保證精餾塔的穩定運行。液泛開始時，塔的壓降急劇上升，效率急劇下降。隨后塔的操作遭到破壞。

　　►是什么原因?qū)е乱悍含F(xiàn)象的產生?

　　1、降液管內液體倒流回上層板

　　由于塔板對上升的氣流有阻力，下層板上方的壓力比上層板上方的壓力大，降液管內泡沫液高度所相當?shù)撵o壓頭能夠克服這一壓力差時，液體才能往下流。

　　當液體流量不變而氣體流量加大，下層板與上層板間的壓力差亦隨著增加，降液管內的液面隨之升高。

　　若氣體流量加大到使得降液管內的液體升高到堰頂，管內的液體便不僅不能往下流，反而開始倒流回上層板，板上便開始積液;加以操作時不斷有液體從塔外送入，最后會使全塔充滿液體。就形成了液泛。

　　若氣體流量一定而液體流量加大，液體通過降液管的阻力增加，以及板上液層加厚，使板上下的壓力差加大，都會使降液管內液面升高，從而導致液泛。

　　2、過量液沫夾帶到上層板

　　氣流夾帶到上一層板的液沫，可使板上液層加厚，正常增加到一定程度，液層的加厚便顯著起來(板上液體量增多，氣泡加多、加大)。氣流通過加厚的液層所帶出的液沫又進一步加多。這種過量液沫夾帶使泡沫層頂與上一層板底的距離縮小，液沫夾帶持續地有增無減，大液滴易直接噴射到上一層板，泡沫也可冒到上一層板，終至全塔被液體充滿。

　　►液泛現象分幾種?

　　1、塔底與塔頂?shù)膲翰钤黾?

　　2、塔底與塔頂?shù)臏夭顪p小;

　　3、塔頂回流罐的液位降低;

　　4、塔底的產品產量減少;

　　5、塔頂和塔底的產品質量均不合格。

　　►用什么方法進行處理?

　　1、整改降液板底隙;

　　2、降低上升蒸汽量;

　　3、減少進料量;

　　4、降低蒸汽量、回流量。

　　注意：以上兩種促成液泛的原因中，比較常見的是過量液沫夾帶。

　　第二種常見的突出問題是淹塔

　　在精餾過程中，自某塊塔板往上液體逐漸積累，以至充滿部分塔段，使上升氣體受阻，使氣、液兩相的傳質傳熱過程不能正常進行，這就叫淹塔。

　　►淹塔的現象是：塔頂溫度下降;回流罐液面下降;塔底液面和壓力增高。

　　►導致淹塔發生的原因有以下幾種：

　　1、沉降管堵死，回流液無法下流。

　　開工時鐵屑、焊渣等雜物，正常生產中設備腐蝕物的沉積，或者液體中的固體析出，溶液的自聚物，都易引起降液管堵塞。

　　2、液體量太大，使降液管超負荷。

　　►處理方法有這兩項：1、適當降低進料量和回流量。 2、如設備故障，則停工處理。

　　最后一種常見問題是沖塔

　　精餾塔正常操作中，氣液相負荷相對穩定。當氣液相負荷都過大時，氣體通過塔板壓降增大，會使降液管中液面高度增加;液相負荷增加時，出口堰上液面高度增加。當液體充滿整個降液管時，上下塔板連成一片，分餾完全被破壞，就會出現沖塔。

　　►沖塔的原因是：凡是形成塔內氣液相負荷過大的因素都可引起沖塔，如原油的處理量、原料性質過輕、原油進塔含水量、塔底吹汽量、進料溫度過高、回流中斷或分布不均等。

　　►現象：發生沖塔時，因塔內分餾效果變壞，破壞正常的傳質傳熱，致使塔頂溫度、壓力、側線餾出口溫度、回流溫度均上升，塔低液位突然下降，餾出油顏色變黑。

　　►處理的原則是降低汽液負荷，即降低回流量和塔底加熱蒸汽量，如果因?yàn)樘幚砹窟^大，可降低進料量。必要時可中斷進料、關閉塔底加熱蒸汽，待各層塔盤溫度回落到正常值以下后，再重新加熱、進料。

　　下面附上操作實例

　　►參數比較

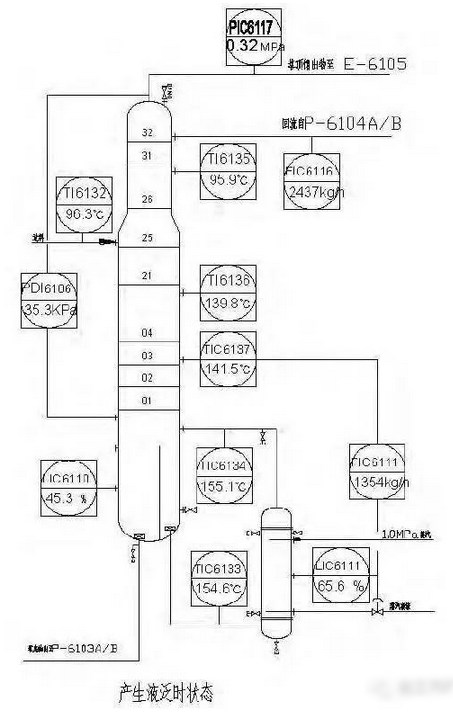

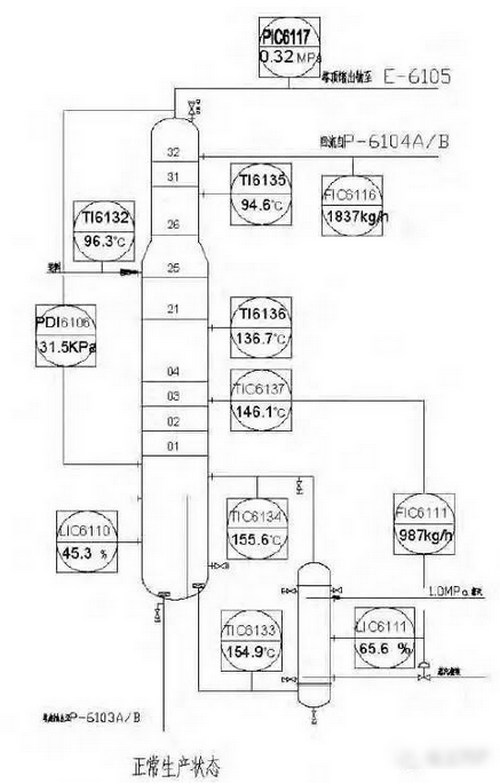

　　如下圖所示(進料組成及進料量不變)：

　　由上圖數據可見，在穩定塔發生液泛時現象：a)靈敏板(3層塔盤)溫度降低了4.6℃;b)靈敏板以上21層塔盤溫度升高了3.1℃;c)塔上第30層塔盤溫度升高了1.3℃;d)塔頂與塔底溫差增加了3.8kpa;e)回流量增加了600kg/h;f)塔底加熱蒸汽量增加了367kg/h。

　　►數據分析

　　由穩定塔參數變化情況可見：

　　a)塔的分離效果已經變差，塔底產品純度降低，導致加大蒸汽量的情況下靈敏板溫度依然低于正常生產時的指標;

　　b)塔頂壓力不變的情況下，加大回流量，回流下塔盤溫度依然高于正常指標值，說明塔頂產品純度降低，分離效果變差;

　　c)靈敏板(第3層塔盤)與第21層塔盤溫差明顯變小，說明下層塔盤輕組分增加，上層塔盤重組分增加，而塔底液位尚可正?？刂?，可判斷塔出現了嚴重的液泛現象。若為沖塔則塔底液位將會迅速降低，這是沖塔與液泛的明顯區別。

　　►什么原因造成的呢?

　　對于已經設計好并正常運行后的精餾塔來說，在原料組成變化不大的情況下，在產生沖塔或液泛現象時，應主要從操作上進行分析。

　　從上圖穩定塔液泛時的對比數據可以看出，穩定塔回流量與塔底加熱蒸汽量均高于正常值，這是導致出現液泛的最常見操作。

　　操作人員經驗不豐富，對精餾塔操作理解不深，當靈敏板溫度低時，加大塔底加熱蒸汽量，當塔頂溫度高時又加大回流量，如此反復，導致加熱蒸汽量及回流量均過大，氣液相負荷均大幅超過塔的設計負荷，導致出現液泛，塔內氣液平衡受到破壞。

　　這個穩定塔出現液泛現象后，重新調整回流量及塔底蒸汽量，但經過16個小時穩定塔依然未達到正常的平衡狀態。最后采取關閉加熱蒸汽、停止進料、降低溫度的措施，重新投入運行方調整正常。
